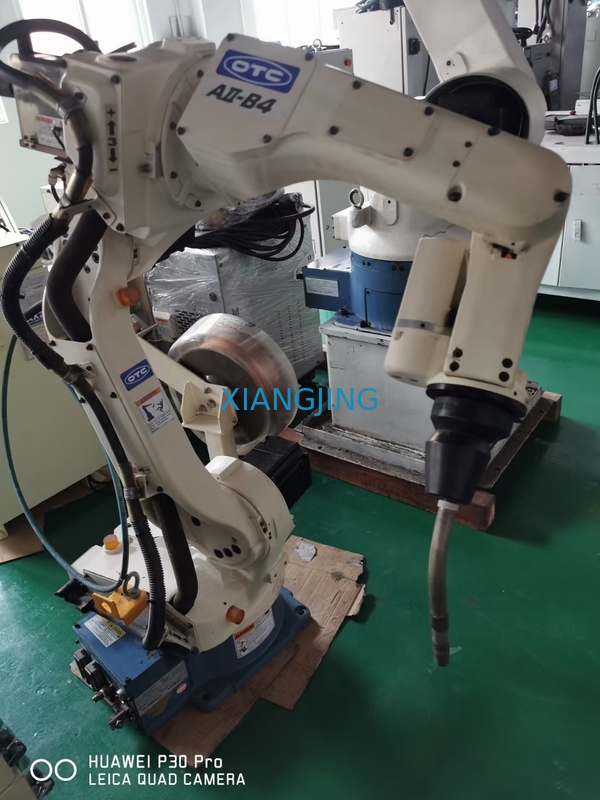

Lengan las robot bekas FD-B4LS Robot las 7-sumbu
Detail produk:
| Tempat asal: | Cina |
| Nama merek: | OTC |
| Sertifikasi: | CE |
| Nomor model: | FD-B4LS |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Waktu pengiriman: | 6-8 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T |
| Menyediakan kemampuan: | 999 set/bulan |
|
Informasi Detail |
|||
| Nama: | Lengan las robot bekas FD-B4LS Robot las 7-sumbu | Merek: | oOTC |
|---|---|---|---|
| Model: | FD-B4LS | Tahun pembuatan: | 2000-2015 |
| Jaminan: | 3 bulan | Metode Drive: | Listrik |
| Muatan: | 12kg | Pengulangan: | 0,05 mm |
| Sumbu: | 6 | ||
Deskripsi Produk
lengan las robot FD-B4LS Robot las 7-sumbu memperluas jangkauan lengan robot kolaboratif las B4S untuk OTC
| Spesifikasi | Nilai |
|---|---|
| Jumlah Sumbu | 7 |
| Kapasitas Muatan Maksimum | 4 kg |
| Pengulangan Posisi | +/- 0,08 mm (Catatan 1) |
| Jangkauan Horisontal | 2008mm |
| Jangkauan Vertikal | 3508mm |
| Kapasitas Drive | 5650W |
| Jangkauan Kerja, Lengan, J1 (Rotasi) | +/- 170° |
| Rentang Kerja, Lengan, J2 (Lengan Bawah) | -145°~ +70° |
| Jangkauan Kerja, Lengan, J3 (Lengan Atas) | -170°~ +154° |
| Jangkauan Kerja, Pergelangan Tangan, J4 (Ayunan) | +/- 155° |
| Rentang Kerja, Pergelangan Tangan, J5 (Membungkuk) | -45°~ +225°(Catatan 2) |
| Jangkauan Kerja, Pergelangan Tangan, J6 (Putar) | +/- 205° (Catatan 2) |
| Kecepatan Maksimum, Lengan, J1 (Rotasi) | 3,40 rad/dtk {195°/dtk} |
| Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) | 3,49 rad/dtk {200°/dtk} |
| Kecepatan Maksimum, Lengan, J3 (Lengan Atas) | 3,49 rad/dtk {200°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) | 7,33 rad/dtk {420°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J5 (Membungkuk) | 7,33 rad/dtk {420°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J6 (Putar) | 10,5 rad/dtk {600°/dtk} |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) | 10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Membungkuk) | 10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Putar) | 2,94 N*m |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) | 0,38 kg*m^2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) | 0,38 kg *m^2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Putar) | 0,03 kg *m^2 |
| Luas penampang operasi lengan | 5,28 m^2 x 340° |
| Keadaan lingkungan | 0 ~ 45°C, 20 ~ 80 %RH (Tanpa kondensasi) |
| Massa | 321 kg |
| Kapasitas muatan lengan atas | 10 kg (Catatan 3) |
| Jenis instalasi | Jenis lantai |
| Warna cat | Putih (Munsell 10GY9/1) |
Robot las 7-sumbu FD-B4LS kami memperluas jangkauan model robot B4S kami, sambil menggabungkan desain melalui lengan yang sama untuk persyaratan pengelasan yang ketat atau kebutuhan untuk penghematan ruang lantai.Robot jangkauan panjang (L) ini sangat cocok untuk zona pengelasan yang lebih besar, jauh, atau ganda.
Klik di sini untuk mengunduh informasi lebih lanjut.
MANIPULATOR ROBOT LAS ARC
• Rotasi sumbu ke-7 memungkinkan penghindaran interferensi tanpa mengubah posisi dan/atau sikap alat ujung lengan
• Mempertahankan sudut dan sikap yang optimal dari alat ujung lengan setiap saat, menghasilkan peningkatan kualitas las dan kemudahan pemrograman
• Menawarkan jangkauan kerja yang luas dengan lengan yang diartikulasikan secara independen
• Koneksi digital mulus dengan semua catu daya las merek OTC DAIHEN
• Kontrol penahan getaran yang ditingkatkan memberikan gerakan robot yang mulus
• Sensor kejut mekanis bawaan
• Teknologi sumber tunggal – semua komponen diproduksi oleh OTC Daihen.
• Desain yang sangat serbaguna mendukung sebagian besar aplikasi pengelasan
PENGENDALI ROBOT FD11
• Arsitektur terbuka berbasis Windows XP
• Kapasitas memori besar dan 40 sinyal kontrol Input / 40 Output
• Fungsi PLC tingkat lanjut memungkinkan pengeditan diagram tangga langsung melalui liontin pengajaran
• Kemampuan jaringan – terhubung ke koneksi Ethernet, DeviceNet, dan PROFIBUS (mungkin memerlukan perangkat keras tambahan)
MENGAJAR LIONTIN
• Tampilan ikon membantu dalam pengajaran yang cepat & mudah
• Layar warna VGA 640×480 dengan lampu latar LED 65536 warna
• Sakelar aktif 3 posisi memberikan peningkatan keamanan
• Fungsi multi-layar memungkinkan pengguna untuk melihat hingga 4 layar secara bersamaan
• Fungsi bantuan di layar dengan instruksi manual yang lengkap
• Tampilan layar sentuh standar dengan pengoperasian jog dial
