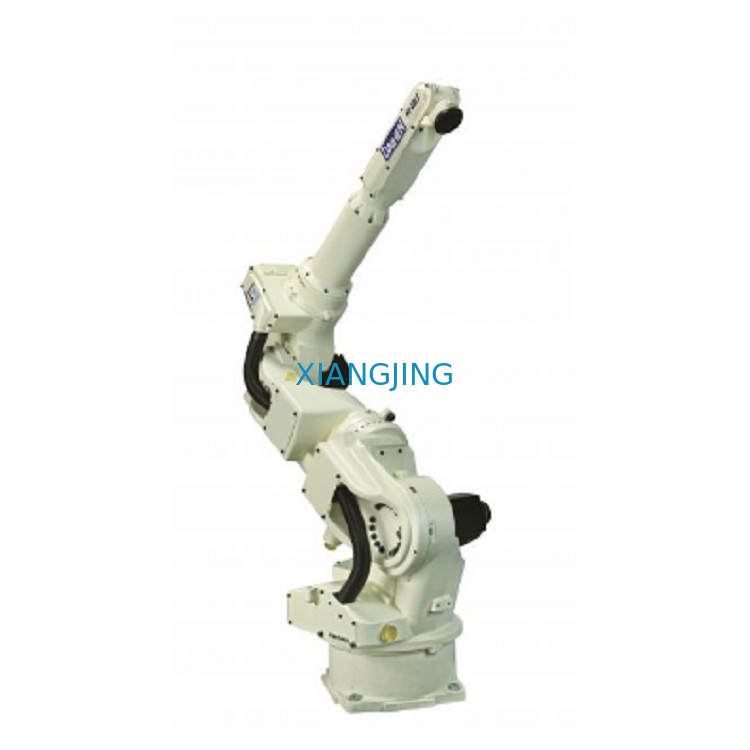

OTC Digunakan Robot Pengelasan FD-B4S 7 Axis Robot Arm DM350 Mesin Las Tig
Detail produk:
| Tempat asal: | Shanghai, Cina |
| Nama merek: | OTC |
| Sertifikasi: | CE |
| Nomor model: | FD-B4S |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | $25,000.00/sets 1-9 sets |
| Kemasan rincian: | karton wodden atau memenuhi kebutuhan pelanggan |
| Waktu pengiriman: | 6-8 minggu |
| Menyediakan kemampuan: | 20 Set/Set per Bulan |
|
Informasi Detail |
|||
| Jaminan: | 1 tahun | Dukungan yang disesuaikan: | OEM |
|---|---|---|---|
| Jenis: | Obor Las, Robot | Penggunaan: | Untuk pengelasan |
| Model: | FD-B4S | Mencapai: | 1,4m |
| Muatan: | 4kg | Pengulangan posisi RP (mm): | 0,08 |
| sumbu: | 7 | Nama Produk: | Robot Pengelasan OTC |
| Jenis mesin: | Robot Pengelasan | Bobot: | 189kg |
| Cahaya Tinggi: | OTC Digunakan Robot Pengelasan FD-B4S,FD-B4S lengan robot 7 sumbu,mesin las tig DM350 |
||
Deskripsi Produk
pengelasan robot FD-B4S lengan robot 7 sumbu dan obor las untuk OTC dengan mesin las tig DM350 untuk dijual
| Spesifikasi | Nilai |
|---|---|
| Jumlah Sumbu | 7 |
| Kapasitas Muatan Maksimum | 4 kg |
| Pengulangan Posisi | +/- 0,08 mm (Catatan 1) |
| Jangkauan Horisontal | 1435mm |
| Jangkauan Vertikal | 2446mm |
| Kapasitas Drive | 3550W |
| Rentang Kerja, Lengan, J1 (Rotasi) | +/- 170º |
| Rentang Kerja, Lengan, J2 (Lengan Bawah) | -145º~+70 |
| Rentang Kerja, Lengan, J3 (Lengan Atas) | -170 °~ +142,6 ° |
| Rentang Kerja, Pergelangan Tangan, J4 (Ayunan) | +/- 155 ° |
| Rentang Kerja, Pergelangan Tangan, J5 (Bending) | -45 °~ +225 °(Catatan 2) |
| Rentang Kerja, Pergelangan Tangan, J6 (Memutar) | +/- 205° (Catatan 2) |
| Kecepatan Maksimum, Lengan, J1 (Rotasi) | 3,66 rad/s {210 °/s} |
| Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) | 3,66 rad/s {210 °/s} |
| Kecepatan Maksimum, Lengan, J3 (Lengan Atas) | 3,66 rad/s {210 °/s} |
| Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) | 7,33 rad/dtk {420 °/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J5 (Bending) | 7,33 rad/dtk {420 °/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J6 (Memutar) | 10,5 rad/dtk {600 °/dtk} |
| Beban Pergelangan Tangan, Momen yang Diperbolehkan, J4 (Ayunan) | 10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diperbolehkan, J5 (Bending) | 10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diperbolehkan, J6 (Memutar) | 2,94 N*m |
| Beban Pergelangan Tangan, Momen Inersia yang Diperbolehkan, J4 (Ayunan) | 0,38 kg*m@2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) | 0,38 kg * m^2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Putaran) | 0,03 kg * m^2 |
| Area penampang operasi lengan | 2,57 m^2 x 340 ° |
| Keadaan lingkungan | 0 ~ 45°C, 20 ~ 80 %RH (Tanpa kondensasi) |
| Massa | 189 kg |
| Kapasitas muatan lengan atas | 10 kg (Catatan 3) |
| Jenis instalasi | Jenis lantai: |
| Warna cat | Putih (Munsell 10GY9/1) |
Robot las busur FD-B4S, 7-sumbu, through-arm kami ideal untuk ruang sempit jangkauan pendek dan menengah dengan zona pengelasan yang ramai.Desain through-arm menghasilkan manipulator yang ramping tanpa kabel atau saluran luar untuk menghalangi pergerakan atau tersangkut di area yang sulit dijangkau atau ramai.
MANIPULATOR ROBOT PENGELASAN BUSUR
• Rotasi sumbu ke-7 memungkinkan penghindaran interferensi tanpa mengubah posisi dan/atau sikap end-of-arm tool
• Mempertahankan sudut dan sikap optimal dari end-of-arm tool setiap saat, menghasilkan peningkatan kualitas las dan kemudahan pemrograman
• Menawarkan jangkauan kerja yang luas dengan lengan yang diartikulasikan secara independen
• Sambungan digital mulus dengan semua catu daya las merek OTC DAIHEN
• Kontrol penahan getaran yang ditingkatkan memberikan gerakan robot yang mulus
• Sensor kejut mekanis bawaan
• Teknologi sumber tunggal – semua komponen diproduksi oleh OTC Daihen.
• Desain yang sangat serbaguna mendukung sebagian besar aplikasi pengelasan
KONTROLER ROBOT FD11
• Arsitektur terbuka berbasis Windows XP
• Kapasitas memori besar dan 40 sinyal kontrol Input / 40 Output
• Fungsi PLC tingkat lanjut memungkinkan pengeditan diagram tangga secara langsung melalui liontin pengajaran
• Kemampuan jaringan – menghubungkan ke koneksi Ethernet, DeviceNet, dan PROFIBUS (mungkin memerlukan perangkat keras tambahan)
Ajarkan Lambang
• Tampilan ikon membantu dalam pengajaran yang cepat & mudah
• Layar warna VGA 640x480 dengan lampu latar LED 65536 layar warna
• Sakelar pengaktif 3 posisi memberikan peningkatan keamanan
• Fungsi multi-layar memungkinkan pengguna untuk melihat hingga 4 layar secara bersamaan
• Fungsi bantuan di layar dengan manual instruksi lengkap
• Tampilan layar sentuh standar dengan operasi jog dial
