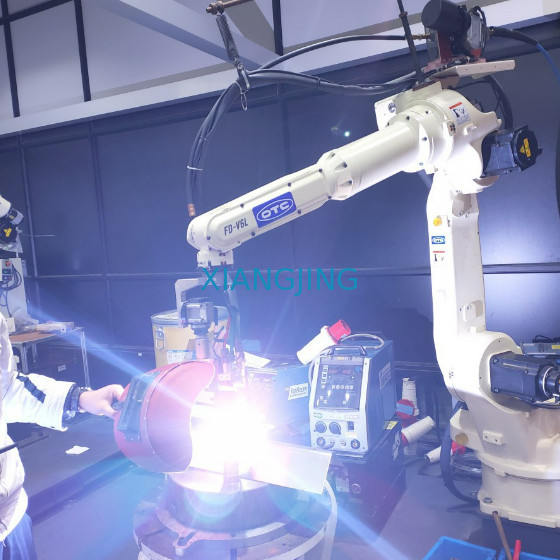

Lengan robot sumbu 7 FD-B4S kedua
Detail produk:
| Tempat asal: | CINA |
| Nama merek: | OTC |
| Sertifikasi: | CE |
| Nomor model: | FD-B4S |
Syarat-syarat pembayaran & pengiriman:
| Kuantitas min Order: | 1 set |
|---|---|
| Harga: | negotiable |
| Kemasan rincian: | ONE Industrial Robots FD-V6S Sebagai OTC Welding Equipment Dari 7 Axis Robot Arm Robotic Welding Mac |
| Waktu pengiriman: | 6-8 hari kerja |
| Syarat-syarat pembayaran: | L/C, D/A, D/P, T/T |
| Menyediakan kemampuan: | 999 set/bulan |
|
Informasi Detail |
|||
| Nama: | Lengan robot sumbu 7 FD-B4S kedua | Merek: | OTC |
|---|---|---|---|
| Model: | FD-B4S | Tahun pembuatan: | 2000-2015 |
| Jaminan: | 3 bulan | Mencapai: | 1,65 cm |
| Muatan: | 20kg | Pengulangan: | 0,04 mm |
| Sumbu: | 6 | ||
Deskripsi Produk
las robot FD-B4S 7 lengan robot sumbu dan obor las untuk OTC dengan mesin las tig DM350 untuk dijual
| Spesifikasi | Nilai |
|---|---|
| Jumlah Sumbu | 7 |
| Kapasitas Muatan Maksimum | 4 kg |
| Pengulangan Posisi | +/- 0,08 mm (Catatan 1) |
| Jangkauan Horisontal | 1435mm |
| Jangkauan Vertikal | 2446mm |
| Kapasitas Drive | 3550W |
| Jangkauan Kerja, Lengan, J1 (Rotasi) | +/- 170º |
| Rentang Kerja, Lengan, J2 (Lengan Bawah) | -145º~+70º |
| Jangkauan Kerja, Lengan, J3 (Lengan Atas) | -170°~ +142,6° |
| Jangkauan Kerja, Pergelangan Tangan, J4 (Ayunan) | +/- 155° |
| Rentang Kerja, Pergelangan Tangan, J5 (Membungkuk) | -45°~ +225°(Catatan 2) |
| Jangkauan Kerja, Pergelangan Tangan, J6 (Putar) | +/- 205° (Catatan 2) |
| Kecepatan Maksimum, Lengan, J1 (Rotasi) | 3,66 rad/dtk {210°/dtk} |
| Kecepatan Maksimum, Lengan, J2 (Lengan Bawah) | 3,66 rad/dtk {210°/dtk} |
| Kecepatan Maksimum, Lengan, J3 (Lengan Atas) | 3,66 rad/dtk {210°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J4 (Ayunan) | 7,33 rad/dtk {420°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J5 (Membungkuk) | 7,33 rad/dtk {420°/dtk} |
| Kecepatan Maksimum, Pergelangan Tangan, J6 (Putar) | 10,5 rad/dtk {600°/dtk} |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J4 (Ayunan) | 10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J5 (Membungkuk) | 10,1 N*m |
| Beban Pergelangan Tangan, Momen yang Diijinkan, J6 (Putar) | 2,94 N*m |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J4 (Ayunan) | 0,38 kg*m@2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J5 (Bending) | 0,38 kg *m^2 |
| Beban Pergelangan Tangan, Momen Inersia yang Diijinkan, J6 (Putar) | 0,03 kg *m^2 |
| Luas penampang operasi lengan | 2,57 m^2 x 340° |
| Keadaan lingkungan | 0 ~ 45°C, 20 ~ 80 %RH (Tanpa kondensasi) |
| Massa | 189 kg |
| Kapasitas muatan lengan atas | 10 kg (Catatan 3) |
| Jenis instalasi | Jenis lantai |
| Warna cat | Putih (Munsell 10GY9/1) |
Robot FD-B4S, 7-sumbu, through-arm, arc-welding kami sangat ideal untuk ruang sempit jangkauan pendek dan menengah dengan zona pengelasan yang padat.Desain through-arm menghasilkan manipulator ramping tanpa kabel atau saluran luar untuk menghalangi gerakan atau sobekan di area yang sulit dijangkau atau ramai.
MANIPULATOR ROBOT LAS ARC
• Rotasi sumbu ke-7 memungkinkan penghindaran interferensi tanpa mengubah posisi dan/atau sikap alat ujung lengan
• Mempertahankan sudut dan sikap yang optimal dari alat ujung lengan setiap saat, menghasilkan peningkatan kualitas las dan kemudahan pemrograman
• Menawarkan jangkauan kerja yang luas dengan lengan yang diartikulasikan secara independen
• Koneksi digital mulus dengan semua catu daya las merek OTC DAIHEN
• Kontrol penahan getaran yang ditingkatkan memberikan gerakan robot yang halus
• Sensor kejut mekanis bawaan
• Teknologi sumber tunggal – semua komponen diproduksi oleh OTC Daihen.
• Desain yang sangat serbaguna mendukung sebagian besar aplikasi pengelasan
PENGENDALI ROBOT FD11
• Arsitektur terbuka berbasis Windows XP
• Kapasitas memori besar dan 40 sinyal kontrol Input / 40 Output
• Fungsi PLC tingkat lanjut memungkinkan pengeditan diagram tangga langsung melalui liontin pengajaran
• Kemampuan jaringan – terhubung ke koneksi Ethernet, DeviceNet, dan PROFIBUS (mungkin memerlukan perangkat keras tambahan)
MENGAJAR LIONTIN
• Tampilan ikon membantu dalam pengajaran yang cepat & mudah
• Layar warna VGA 640x480 dengan lampu latar LED 65536 warna
• Sakelar aktif 3 posisi memberikan peningkatan keamanan
• Fungsi multi-layar memungkinkan pengguna untuk melihat hingga 4 layar secara bersamaan
• Fungsi bantuan di layar dengan instruksi manual yang lengkap
• Tampilan layar sentuh standar dengan pengoperasian jog dial
